禾邦ＰＱ特性の測定システム

　

1. ＰＱ測定システムの概要:

   この多目的風洞測定システムは吹き出し吸い込み式で、ファンの特性曲線を測定するために使用することができますモジュールの要素を提供しています。 また、データ集録システムとそのソフトウェアプログラムを自動的に提供されて測定データを記録する。

2. ＰＱ測定システン設計規格:

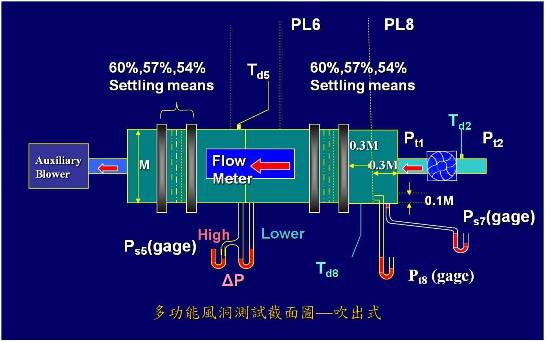

   このシステムの設計は、評価のためのAMCA-210/85『　実験室のファンテストのための仕様書　』に基づいたダブルチャンバー方式を採用した測定装置を用い、全ての機種の測定を行っております。

   このシステムは、ファンの特性曲線と抵抗曲線が、CPUクーラー、熱モジュール、およびその他の空気の流れを系統的に測定しを測定したデータライン提供します。その以外にモジュールに基づいて、吸込み口と吹出し口が大気に直接開放されているの機能があります。

   1. システムはすてに特許を持ち、特許番号： 17283

   2. システムは吹き出し式と吸い込み式互いに変換するために簡単なの機能として設計されます。

   3. システムは吹き出し式と吸い込み式どもモジュールに基づいてファンの特性曲線と抵抗曲線測定したデータライン提供します。

   4. コンピュータ及び機構にの高速処理能力よって、自動的に短い時間で、大規模なテストデータを統計的な原則から、 データの評価して、信頼性が非常に高いシステムです。

   5. Uses Visual Basicのプログラミング言語です、必要によって、簡単に風量および静圧は、ユーザーの任意のスケールに合うよう配慮し、座標系の動作が調整することができます。

   6. 精密測定儀器によって、自動的にファンの体積流量、静圧力、電圧、電流および回転数を測定、精度が非常に高いファンの特性曲線の提供を構成されます。

   7. テストデータ出力は、抵抗曲線、ファンの風量曲線、ファンの静圧曲線、電源出力、ファンのＰＱカーブ、ファン電流曲線は、ファンの回転曲線とファン効率曲線が含まれます。 すべてのテストの手順を自動的に進められている、画面上に結果がすぐに表示され、ハードディスクに同時に保存します。 自動的にRTF形式は、非常に簡単でファイルを生成するし、電子メールのファイルに書き換えることなく、すべてのデータはすぐ顧客へのメールができます。

   8. システム圧力の校正は、技術ための専門要素の入力によって、校正および調整可能な座標系を提供します。

   9. システムは自動的に定格電圧及び回転数からの曲線も提供します。

3. 用語解説：
   　

   静圧風量（ＰQ）特性曲線:

   圧力を受けた場合の風量が、おのおのの圧力条件における風量との関係を曲線としたもので、静圧(圧力損失)を受けた場合、どのくらいの風量が得られるかを示す曲線。

   静圧（Ｐ）:

   ファン運転による反力及び装置損失となる圧力でファン前後に発生する圧力差のこと。

   風量（Ｑ）:

   単位時間内に送出できる空気量のこと。

   最大静圧:

   そのファン自体が持つ最大圧力で密閉された空間で測定される値(風量0 時の値)。最大風量ファン運転時には必ず反力及び装置損失が発生するが、その圧力損失が無いと過程した場合の風量。.

Double way balance testing system	Flow meter of wind tunnel system	Wind tunnel system
Computer of wind tunnel system	Computer of wind tunnel system	Computer of wind tunnel system
3rd wire signal output testing	Control panel of wind tunnel system	Control panel of wind tunnel system
